SMT智能電子料架是用于存放SMT貼片器件的高容積率貨架。上料時物料按盤依次放入在對應的卡位中，通過料號/卡位的二維碼的對應關系綁定貨架上的LED指示燈。對接企業的ERP/MES系統自動實現按燈光指示的快速收發料的操作。
|
|
>> 發料時間從兩個小時節省到15分鐘，效率提升8倍 |
|
>> 每個貨架可無序存放1400盤物料，庫存面積可節省40% |
|
>> 每個物料的位置快速可查，盤點時間可從2天減少到2個小時 |
|
>> 物料/庫位/工單/站位自動綁定，發料和上料過程可防呆防錯 |
 STM貨架知識
|
|
|
|
傳統上SMT物料從倉庫發往生產線生產時,查找材料就非常的困難了不僅費時費力,而且容易拿錯,并且在盤點統計數量時也極易發生數據不準確的情況。
|
|

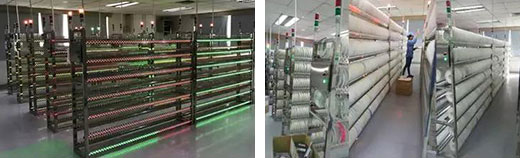

STM電子料架
|
|
|
|
公司改進推出—款SMT電子料架,配備燈光指示功能,方便操作人員快速準確的找到需要的原材料。
|
|
STM電子料架優點介紹
|
|
|
提高來料上架、配料出庫、線邊上料效率
|
來料上架：根據智能亮燈指引直接上架,替代目前人工持紙質單據/PDA尋找?guī)煳唬祷仉娔X錄入。
配料出庫∶根據智能亮燈提示直接揀選,替代目前人工持紙質單據/PDA尋找?guī)煳?、返回電腦記賬。
緯邊上料∶根據智能亮燈提示直接配料,替代目前人工持紙質單據/PDA尋找料盤位置(SMT行業)。
|
|
降低來料上架、配料出庫、線邊上料防錯
|
來料上架∶根據亮燈上架,防止目前人工放錯庫位。
配料出庫∶根據智能亮燈提示直接揀選,防止人工持紙質單據取錯料。
線邊上料∶根據智能亮燈提示直接配料,防止人工持紙質單據取錯料。
|
|
FFO先進先出&賬物一致
|
先進先出∶軟件系統管理細化,根據FIFO原則亮燈。
賬物一致∶手持PDA電子標簽系統支持維護實際取料數量,實際作業與ERP保持庫存一致。
|
|
提高空間利用率,降低人員揀貨路徑
|
空間∶物料緊湊、規律、有序存儲,減小空閑空間浪費。
路徑∶物料緊湊放置,后臺路徑優化,同步縮短人員揀貨路徑,降低人員負荷。
|
|
STM電子料架收益
|
|
|
客戶收益
|
空間優化：提高空間利用率=降低倉庫租賃費用。
人員優化∶提高人員作業效率=降低庫存管理費用。
效率優化∶可視化&無紙化&信息化=降低庫存資金成本=增加企業現金流。
|
|
智能效益
|
# 智能指示快速揀選避免了人員核對紙質單據時異常岀錯,降低對有經驗人員的依賴度。
# 智能指示快速揀選縮短了生產督料提前期,進而縮短采購提前期,降低安全庫。
# 智能指示快速揀選縮短了外發物料準備期,進而縮短客戶訂單交付周期,提高回款速度。
# 智能指示快速揀選減少了新物料的人工干預,進而縮短硏發樣品生產周期,提高競爭力。
# 智能指示快速揀選提高了倉庫的數字化、信息化能力,兼容企業未來發展需求。
|
|
投資收益
|
|
# 使用SMT電子料架系統:1-3年收回投資成本(視企業業務量而定)。
|
|
電子盤料占地面積測算（例）
|
|
|
使用傳統貨架
|
# 400種電子盤料,對應2000庫存,使用傳統隔板貨架存儲；
# 隔板貨架4層,對應400個儲位,每個儲位深0.4m,寬0.3m,揀貨通道0.8m,揀貨來回路徑54m；
# 合計占地面積:(360/4)*0.4*0.3(貨架占地)+360/4*0.3*(08/2)(通道)=21.6平方米；
|
|
|
|
|
|
使用SMT電子料架
|
# 使用2個A型7寸料架+1個B型13寸/15存料架,共計提供2800+500=3300個儲位；
# 料架長2m,寬0.4m,高2m,揀貨通道0.8m,揀貨來回路徑12m；
# 合計占地面積:3*2*0.4(料架占地)+3*2*(0.8/2)(通道=6.8平方米)；
# 可節省50%-70%空間
# 可縮短50%-70%以上揀貨路徑
# 可提高30%以上揀選效率,同時防錯
|
|
|
|
|
|
詳細功能說明
|
|
|
上下料:SMT發料的傳統流程是人工操作流程復雜,庫存數量核對人工確認,不隹確,當物料不足找料效率低下,配料完成后還要由人工錄入系統。使用SMT電子料架系統發料,可以極大的縮減時只需輸入工單,系統自動計算并顯示需要出庫的原材料,操作人員根據灲光提示直接取出原材料即可。
防丟/防呆∶傳統貨架全靠人工統計或 EXCEL表格管理,信息不準確,容易出錯,還要人工花費時間和精力進行日常登記維護,系統管理后實現自動化提示提醒,簡單高效。
FIFO( first in first out)先進先出∶傳統貨架全靠人工統計或 EXCEL表格管理,信息不準確,容易出錯,還要人工花費時間和精力進行日常登記維護,系統管理后實現自動化提示提醒,簡單高效。
盤點∶傳統料架,每次都需要人工—個一個物料核對,登記,計算數量,然后得出結論,費時費力SMT電子料架的庫存都是隨時可以導出庫存信息。
信息統計∶傳統料架的各種報表,查詢信息,都是人工統計,核對,登記,日常維護,SMT電子料架的各種信息打開系統即刻就看到的,信息相信準確,高效省時省力。
其他優點∶SMT電子料架有燈光提示,有聲音提示,節省人工,對人員操作要求比較低,容易上手也便于管理,且有效防止了各種會發生的錯誤。
|
|

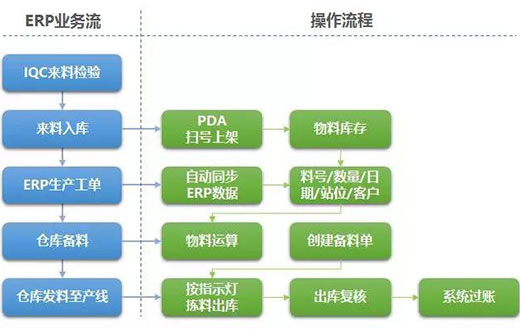

作業流程
|
|
|
|

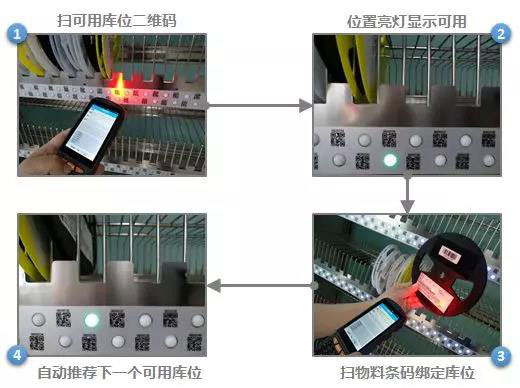

上架操作流程
|
|
|
|
出庫流程
|
|
|
|
移動物料車
|
|
|
|
大致總結
|
|
| |

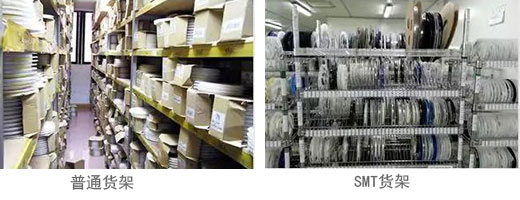

普通貨架 |
SMT料架 |
SMT電子料架 |
| 防靜電 |
不防 |
防 |
防 |
| 存放方式 |
堆疊存放，散亂 |
豎立存放，規整 |
豎立存放，規整 |
| 上下料 |
人工管理，出入繁瑣 |
人工管理，出入繁瑣 |
系統管理，實時準確 |
| 防丟/防呆 |
人工管理，易出錯 |
人工管理，易出錯 |
系統管理，100%防丟防呆 |
| FIFO |
人工管理，不準 |
人工管理，不準 |
系統管理，100%準確 |
| 盤點 |
人工盤點，不準確 |
人工盤點，不準確 |
系統實時庫存，直接導出
數據，無需盤點 |
| 信息統計 |
人工統計，不準確 |
人工統計，不準確 |
系統統計，實時準確 |
|
|
備注
|
|
|
標準貨架設計如下
|
站位數量：7寸盤貨架1400盤(200盤*層);14寸盤貨架160盤(40盤*4層)。
貨架尺寸∶212*40*180cm(長*寬*高);0.848m2(面積)。
每層承重∶100Kg。
|
|
接口數據
|
|

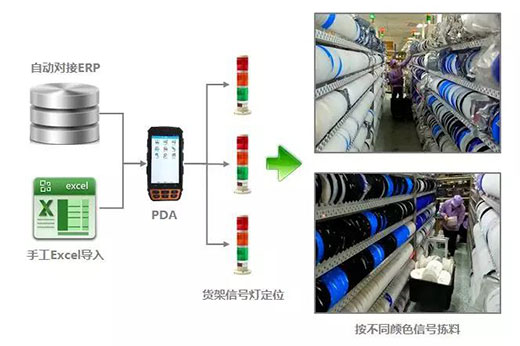

公司SMT電子料架系統可以接收客戶ERP系統(SAP等)的訂單數據,原材料倉庫出庫數據等,還可以將本系統出庫數據發送至客戶的ERP系統,這樣就可以和客戶的ERP系統保持數據同步
|
|
PDA程序(附加)
|
|
SMT上料防錯,盤料在上貼片機生產時,還需要檢查機器的料位與原材料是否一致,可以通過配備PDA設備,導入貼片機的技術BOM文件,將已經領出來的原材料進行二次對比,防止上機器生成時投錯料。
|
|

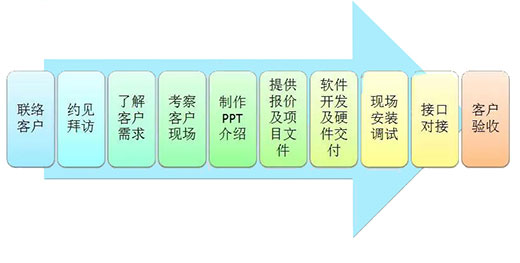

業務流程
|
|
|
|
|
